儀器組成:

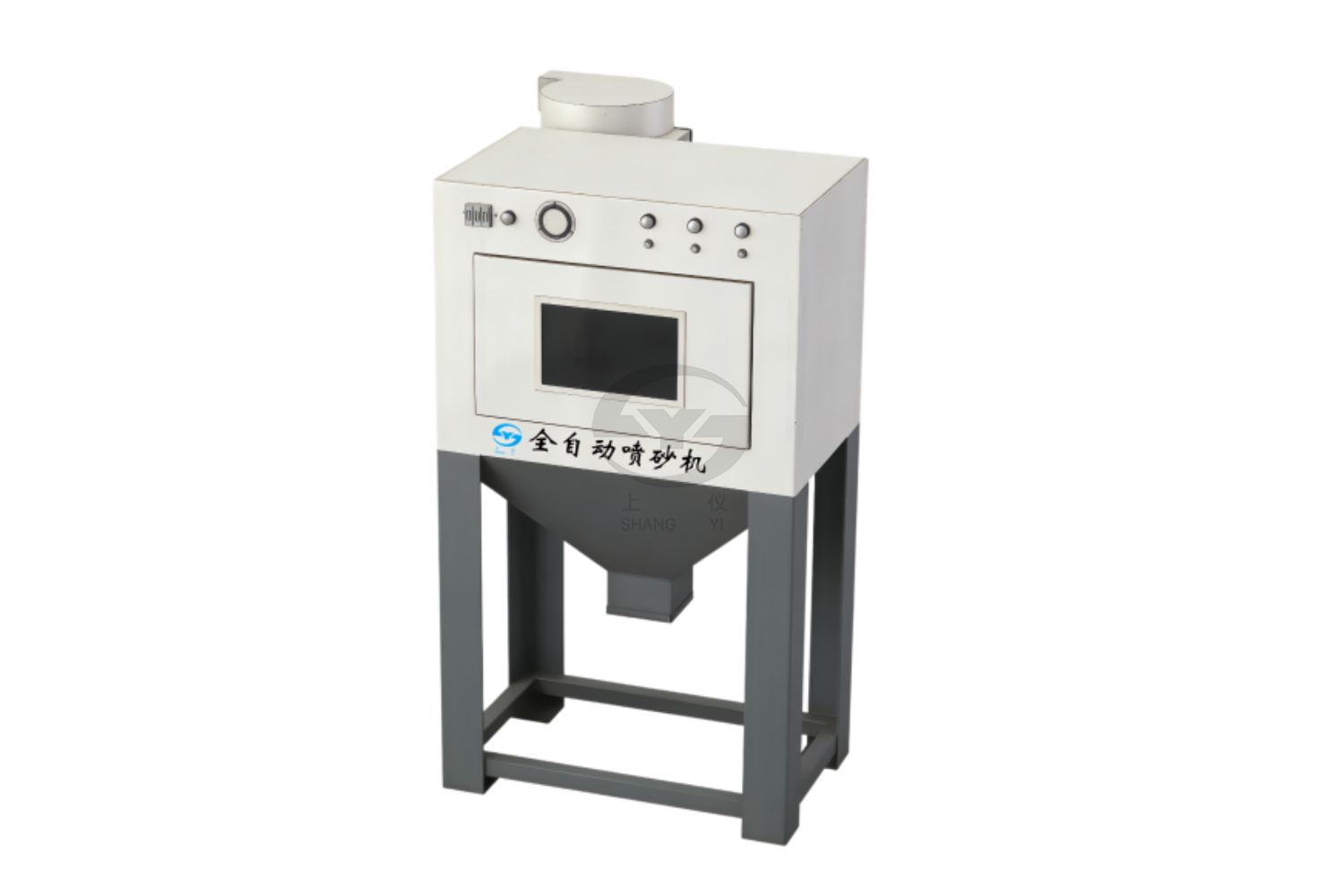

噴砂系統：用于試件表面預處理，以去除試件表面的瀝青油膜，加速磨光效率。

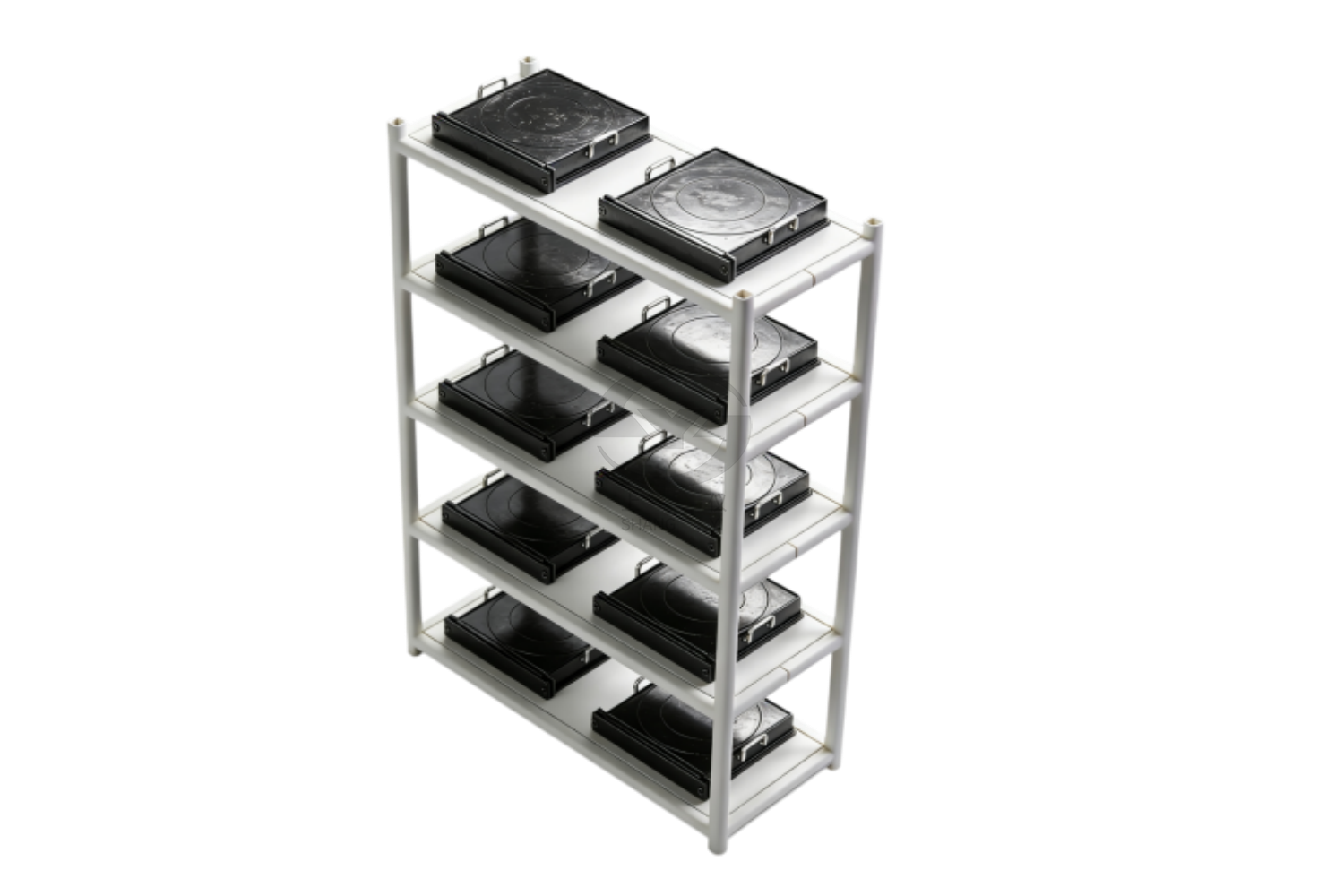

試件存放架：用于存放試件，使試件處于相同的存放條件，方便試驗操作。

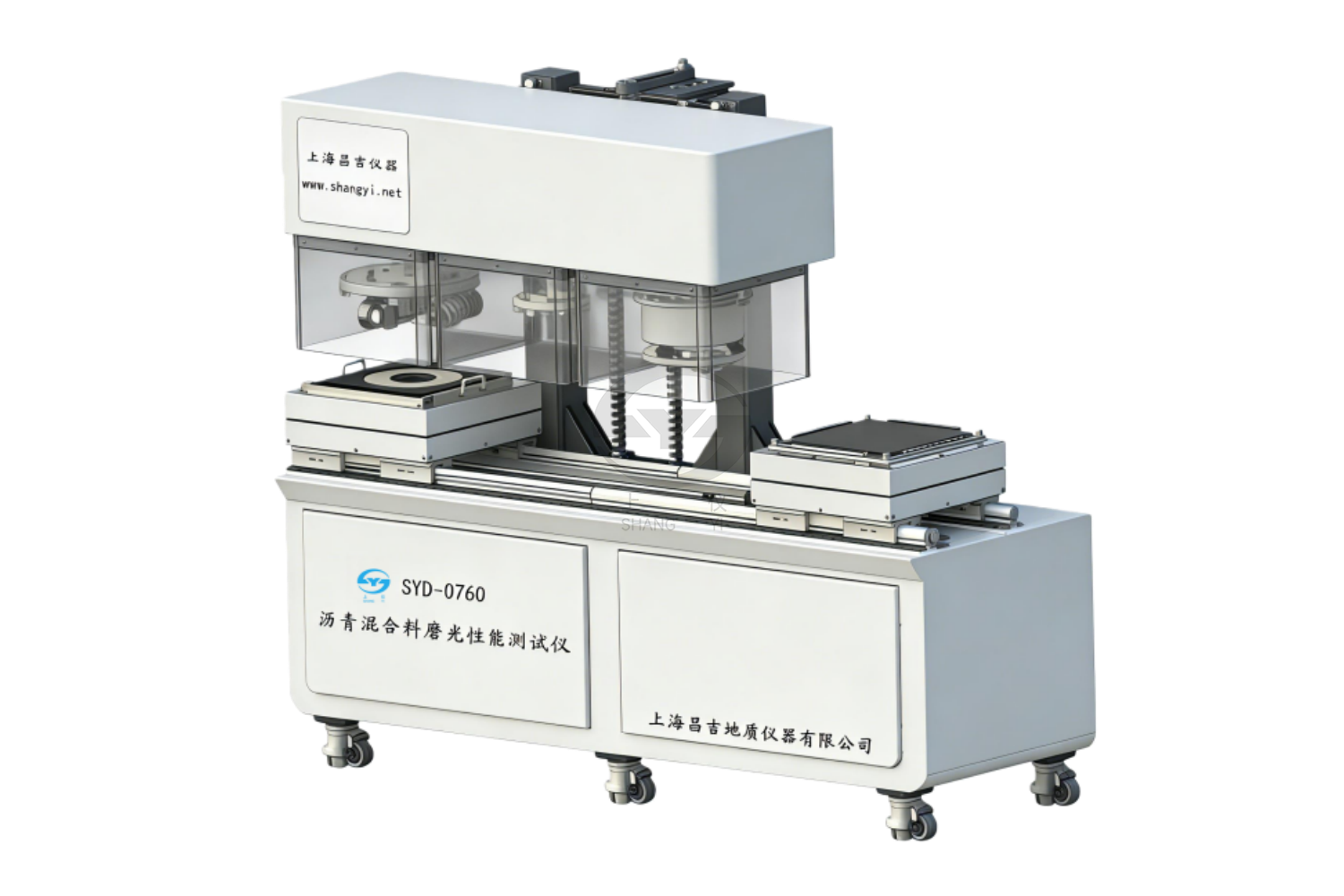

磨光性能測試主機：主機上部包含磨光工位、清洗工位、摩擦測試工位和可移動標定模塊。下部?jī)?nèi)置：磨光液供給單元和供水系統
磨光液供給單元（內置）：包括水罐、攪拌器、恒溫裝置、水泵和噴嘴等；在磨光過程中，不停的注入含石英粉的磨光液，可以加速磨光，縮短磨光時間。
供水系統（內置）：主要為磨光工位、清洗工位、摩擦測試工位提供標準規定的水溫溫度。
摩擦系數標準板：標準板是已知摩擦系數的板材，其特點為耐摩、摩擦系數均勻。采用測試標準板摩擦系數的原理，驗證測試單元的正確性。
主機功能簡介：
1. 試驗架采用全不銹鋼材質打造，硬度高且具備出色的防腐蝕性能，大幅延長設備使用壽命，降低維護成本。
2. 配備帶有機玻璃保護罩的試驗倉，既能有效防止實驗過程中的濺水問題，又能實時清晰觀察實驗全過程，兼顧安全性與可操作性。
3. 采用三操作工位可移動式設計，大幅提升實驗效率，滿足批量測試需求。
4. 設置專屬標定模塊，無需重復安裝標準板即可完成標定作業，有效避免操作誤差，提高測試精度。
5. 配備高性能攪拌器與水泵，實現研磨料的高效混合與精準泵送，確保實驗過程穩定順暢，提升整體實驗效率。
6. 主機抗滑測量臺搭載高精度扭矩測量系統，配合全自動測量程序，可便捷、準確地完成磨耗與抗滑性能測量。
7. 采用新型耐腐蝕溫度控制系統，確保實驗過程中溫度控制精確可靠，滿足不同測試標準的溫度環境要求。
8. 支持可編程測試過程，涵蓋磨耗、清潔、測量等全流程；配備外接PC電腦控制，可實時監控測量值與測試過程，提供多模式圖形化輸出與操作界面。
|
噴砂系統技術指標 |
||
|
1 |
噴砂區域 |
Φ100mm~Φ260mm，±1mm |
|
2 |
旋轉盤直徑 |
Φ500mm |
|
3 |
旋轉盤轉速 |
24r/s±2r/s |
|
4 |
氣壓 |
600kPa±30kPa |
|
5 |
噴嘴直徑 |
6.3mm±0.2mm |
|
6 |
夾角角度 |
75°±5° |
|
磨光工位技術指標 |
||
|
1 |
磨光盤尺寸 |
Φ100mm-Φ225mm，±1mm |
|
2 |
磨光盤轉速 |
500r/min±5r/min |
|
3 |
磨光盤壓力 |
392N±3N |
|
4 |
磨光滾輪 |
頂面直徑為36mm±1mm, 底面直徑為 80mm±1mm, 高57.5mm±0.5mm，橡膠層厚度 8.5mm±0.5mm |
|
5 |
試件尺寸 |
300mm× 300mm、厚度≤50mm 的板塊試件，或直徑≤225mm、厚度≤50mm 圓柱體試件 |
|
6 |
扭矩傳感器 |
0～50N·m, 精 度 ±0.2% |
|
7 |
石英水混合物流量 |
5.0L/min±0.5L/min |
|
8 |
噴嘴直徑 |
8.5mm±0.5mm |
|
9 |
石英水混合物溫度 |
20℃±5℃ |
|
清洗工位技術指標 |
||
|
1 |
清洗頭工作方式 |
清洗時自由轉動，不清洗時處于鎖死狀態 |
|
2 |
清洗頭高度 |
70mm~90mm可調 |
|
3 |
噴頭角度 |
120° |
|
4 |
水流速度 |
5.0L/min±1L/min |
|
摩擦測量工位技術指標 |
||
|
1 |
摩擦測頭直徑 |
Φ180mm，±1mm |
|
2 |
摩擦測頭轉速 |
50r/s |
|
3 |
摩擦測頭壓力 |
253N±3N |
|
4 |
滑塊尺寸 |
寬度為14.5mm±0.1mm,與試件水平面接觸平均長度為30mm±1mm。橡膠片的厚度為5mm±1mm, 曲率半徑為7.5mm±0.5mm; |
|
5 |
滑塊數量 |
3個 |
|
6 |
滑塊角間距 |
120°±5° |
|
7 |
扭矩傳感器 |
0~ 50N·m,精度±0.2% |
|
8 |
測速傳感器 |
量程不小于60r/s,精度±2r/s |
|
9 |
垂直荷載傳感器 |
4kN,精度±0.2% |
|
10 |
供水溫度 |
14℃±2℃ |
|
11 |
水流量 |
20L/min±2L/min |
