【JTG 3410-2025】公路工程瀝青混合料新規程之核心產品旋轉壓實儀
前言
瀝青混合料旋轉壓實儀作為公路工程新規范中的核心設備，其核心價值在于精準復現現場壓實工況。通過在實驗室內制備標準試件，可直接評定瀝青混合料的可壓實性、密度和體積特性（如空隙率），進而科學預判路面性能，如抗車轍性與耐久性。該設備確保瀝青混合料設計符合Superpave等國際標準，顯著提升路面質量穩定性；同時通過優化配比降低施工風險，延長道路壽命達 20%以上（行業實測數據），從根本上減少全周期維護成本，是全球瀝青路面質量控制不可或缺的工具，對提升道路服務質量至關重要。
旋轉壓實儀在美國、法國、澳大利亞、瑞典和瑞士等國得到大量應用，各國的旋轉壓實儀基本原理相同，只是旋轉參數略有差異。例如，國際上，旋轉壓實的垂直壓力一般為600kPa，旋轉速率為 30r/min,試模直徑一般為150mm，均采用有效內旋轉角，但不同標準的內旋轉角角度有差異，AASHTO T312和ASTMD6925要求為1.16°±0.02° ，而歐盟EN-337-12697-31要求為0.82°±0.02°。旋轉壓實法在我國公路工程行業中實際已經應用了 20 余年，但是常規檢測還是以馬歇爾擊實為主，但這次新規程中明確了旋轉壓實法的重要性，該設備的運用能正確反應實驗室壓實和現場壓實的一致性，確保施工質量，延長道路使用壽命。
可至視頻號觀看：長安大學郝培文教授深度解析旋轉壓實法重要性
上海昌吉再行動
為精準響應新規程技術要求，并深度契合工程檢測客戶端對試件質量穩定性，設備機動性及操作效率的核心需求，上海昌吉儀器潛心研發兩載，即將于 2025年第四季度推出革新力作—SYD-XY150-2 便攜式瀝青混合料旋轉壓實儀(SGC)。
充分借鑒美國成熟旋轉壓實技術精髓，核心壓實單元采用高精度伺服電機驅動，程序化閉環控制，確保壓實壓強與旋轉壓實角度在試驗過程中保持恒定，最大限度消除人為及環境變量干擾。產出高精度、高重復性與高再現性的瀝青混合料壓實試件，為后續各項性能試驗提供堅實可靠的質量基礎，確保檢測數據真實有效。
多用途一體化結構設計，突破傳統設備局限。母體實驗室固定應用，手推移動靈活轉場復雜工地現場；真正實現“實驗室精度”與“現場靈活性”的完美統一，高效服務于瀝青路面材料研發、生產質控、施工監理及驗收檢測等多場景。
智能脫模，效率躍升；創新內置一體化脫模機構，一鍵式智能脫模操作，加速檢測流程。
SYD-XY150-2 便攜式瀝青混合料旋轉壓實儀（SGC）—以創新科技賦能，為瀝青混合料性能評價提供精準、高效、靈活的壓實解決方案，助力中國道路建設質量提升。

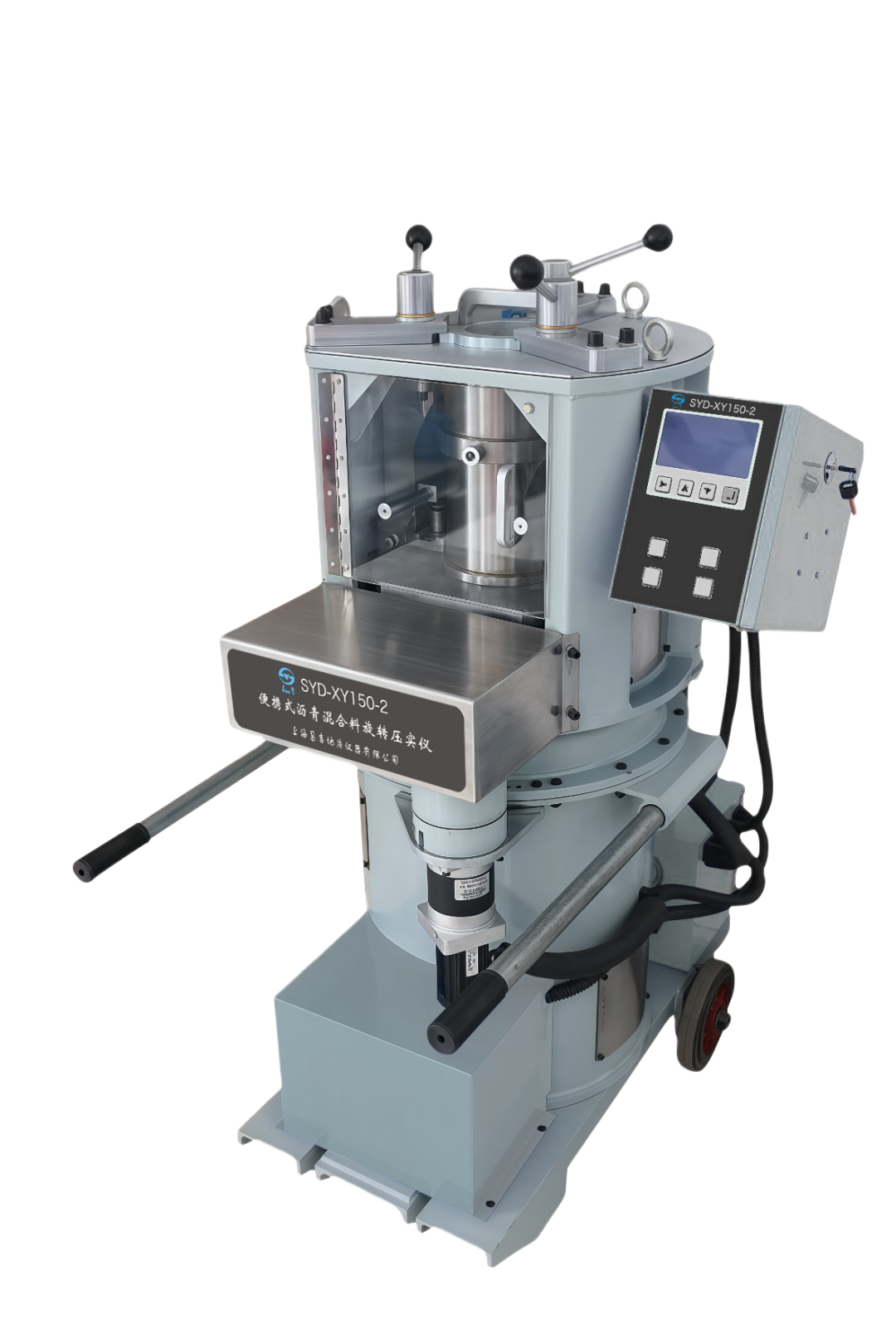

全新SYD-XY150-2
便攜式瀝青混合料旋轉壓實儀
產品簡介
1、SYD-XY150-2 基于美國旋轉壓實儀核心技術，采用伺服電機程序確保恒定壓強和旋壓角度，提供高精度熱拌瀝青混合料（HMA）試件壓制，保障試件質量穩定可靠。
2、一鍵式全自動操作，高度集成工業計算機控制，帶 LCD 顯示器；用戶僅需輸入?yún)?shù)并按下開始按鈕，試驗即自動執行至指定圈數或高度后結束，簡化操作流程，降低人為誤差。

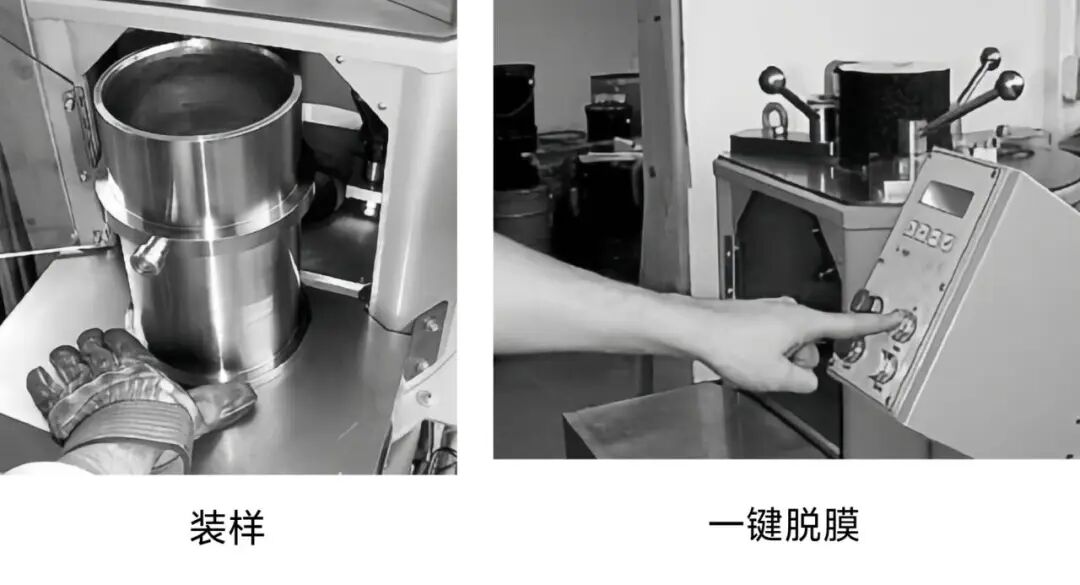

3、集成式高精度脫模系統，內置一體化脫模功能，試驗結束后按向上移動按鈕即可輕松頂出試件，無需額外工具，提升實驗效率并減少操作復雜度。
4、全方位安全防護，完全封閉壓實室配備安全保護門和緊急“STOP”按鈕，防止開門操作或意外事故，確保用戶安全可靠。
5、智能數據監控與存儲，LCD 顯示屏實時顯示壓實壓強、旋壓次數、角度及試件高度；數據自動存入固態硬盤中，便于追蹤和分析。
6、支持 RS232 計算機接口和打印機輸出口，實現數據快速發送至外部設備進行分析或打印報告，提升實驗智能化水平。
7、便攜移動式設計結構，無需固定安裝，可手推移動，靈活適用于母體實驗室和工地現場，滿足多場景實驗需求，高效快捷。
8、可靠參數鎖定功能，控制面板設定參數后，試驗開始即鎖定，防止中途修改，確保實驗結果的準確性和一致性。
SYD-XY150-2便攜式瀝青混合料旋轉壓實儀 技術指標及參數 1、旋轉壓實角度： 1.20°～1.30°可調，對應內角 1.16°±0.02° 2、旋轉壓實壓力： 600 kPa ( 固定) 3、壓實圈數 0-5 次: <± 60 kPa 4、壓實圈數大于 5 次:<± 18kPa 5、試驗方式： 指定次數或指定高度 6、旋轉速度： 30r/min±0.5r/min 7、旋壓圈數： (0～600)次。 8、數據采集： 每圈記錄一試件高度 (mm) 9、試模尺寸： 標準配置Φ150mm 10、施加壓力方式： 電機加載 11、工作環境： 環境溫度：-10℃～40℃； 相對濕度：≤80% 12、工作電源： AC（220±10%）V、50/60Hz, 10A13、儀器凈重： 386 kg 14、外形尺寸： 750mm×915mm×1400mm（長×寬×高）

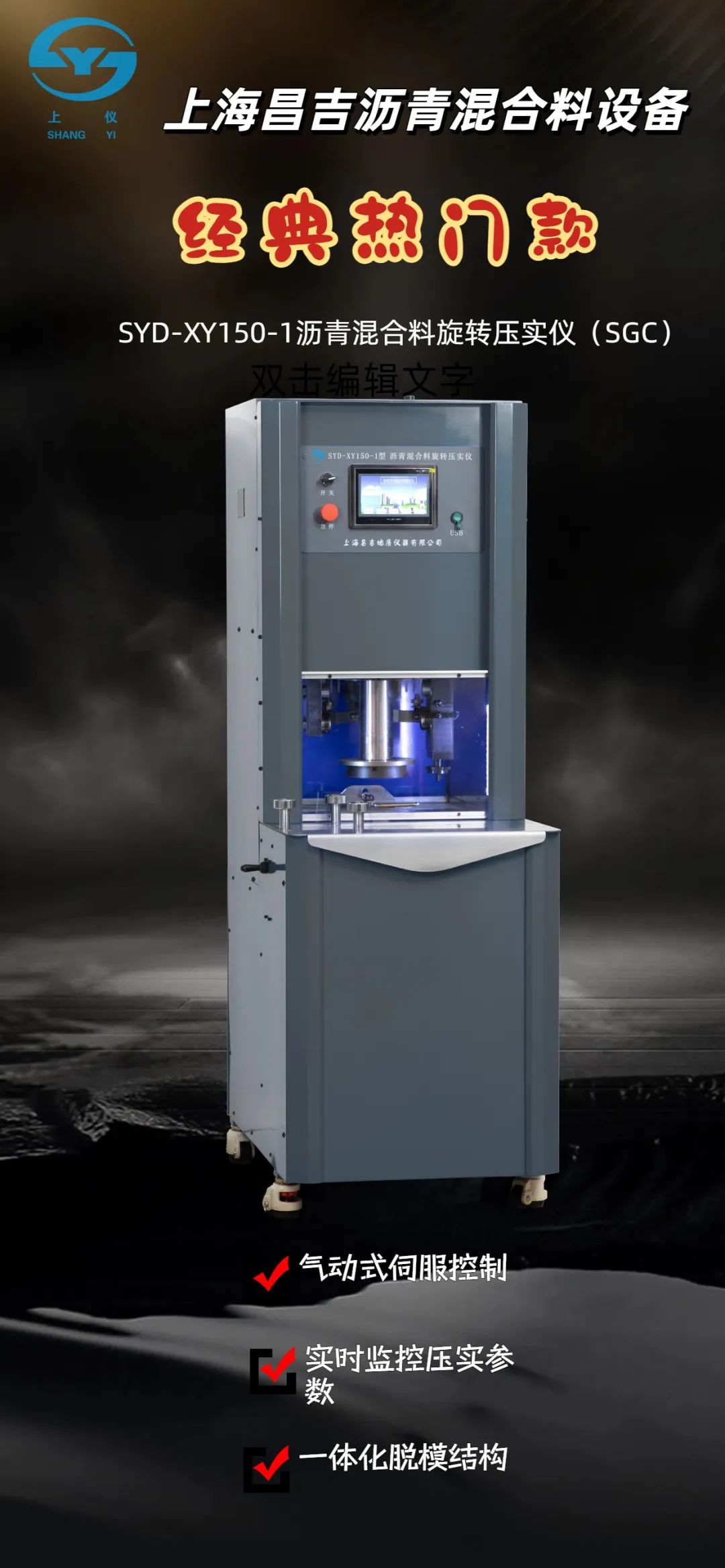

SYD-XY150-1瀝青混合料旋轉壓實儀 另有經典款推薦
