【重磅官宣】暨JTG 3410-2025 T0605實施時，GB/T 4508-2025 瀝青延度測定法新國標發(fā)布

一、標準修訂的核心背景與意義

1.1 修訂的兩大核心驅(qū)動力

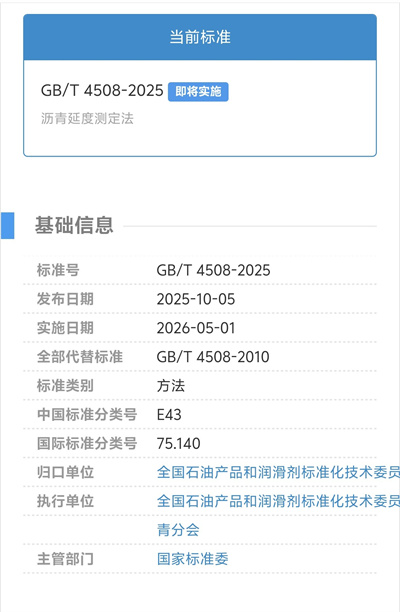

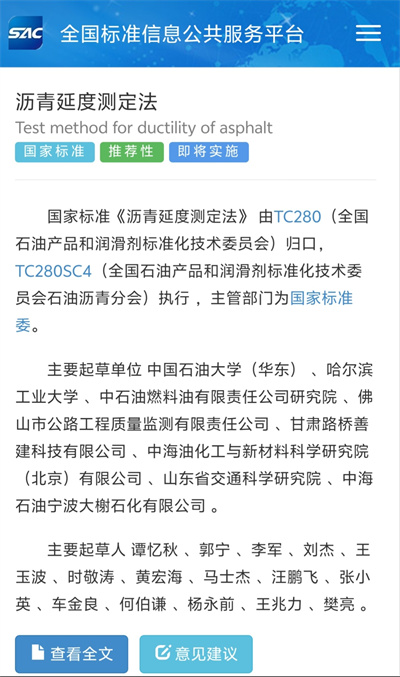

GB/T 4508-2025 于 2025 年 10 月 5 日發(fā)布，2026 年 5 月 1 日正式實施，全面替代 2010 版標準。此次修訂響應兩大核心需求：一是適配瀝青材料體系發(fā)展，隨著乳化瀝青、改性瀝青等新型材料廣泛應用，舊標準適用范圍已顯局限；二是接軌國際技術(shù)標準，修改采用 ASTM D113/D113M-17 (2023) e1 版標準，為進出口瀝青產(chǎn)品檢測提供統(tǒng)一技術(shù)依據(jù)。

1.2 延度指標的行業(yè)價值

延度作為評定瀝青塑性的關(guān)鍵指標，直接關(guān)聯(lián)路面抗裂性與耐久性。新版標準通過精細化技術(shù)要求，進一步提升試驗數(shù)據(jù)準確性，為瀝青材料質(zhì)量管控提供更可靠的技術(shù)支撐。

二、關(guān)鍵技術(shù)變化及實操影響

2.1 試樣制備體系：填補新型材料操作空白

新增 5.1 “樣品制備” 章節(jié)，明確乳化瀝青殘留物、老化瀝青等四類樣品的制備方法，配套引用 NB/SH/T 0890、SH/T 0099 系列標準。例如乳化瀝青需采用低溫減壓蒸餾法提取殘留物，解決了舊標準對新型瀝青材料制樣無明確指導的問題，實操中需注意不同樣品的加熱溫度與時間控制。

2.2 儀器設備：精度要求全面升級

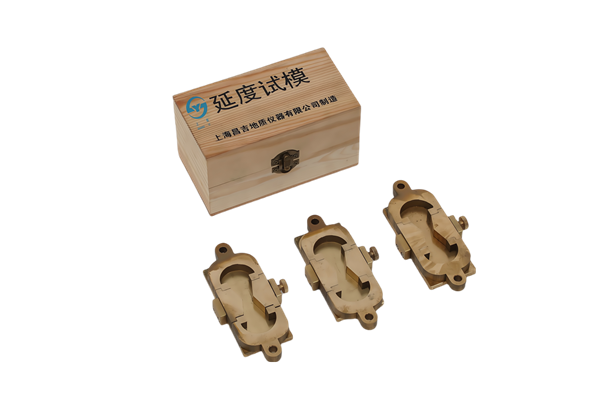

試模精度提升：首次明確試模內(nèi)側(cè)表面粗糙度 Ra0.63 要求，避免因模具表面粗糙導致試樣成型缺陷，實操前需用粗糙度儀核查模具狀態(tài)。

水浴控制優(yōu)化：將 “擱架距底部≥5cm” 調(diào)整為 “試件上下表面距水位線及底部≥2.5cm”，并新增 “拉伸中溫度波動≤0.5℃” 要求，需升級水浴溫控系統(tǒng)的精度。

溫度計規(guī)范：刪除 0.5℃分度溫度計，統(tǒng)一采用更高精度儀器，降低溫度測量誤差。

2.3 試驗流程：細化操作與判定標準

在試驗操作中，新增水浴比重調(diào)節(jié)說明 —— 當瀝青細絲浮于水面或沉底時，可加酒精或食鹽校準密度，這一補充解決了特殊瀝青試樣測試時的受力偏差問題。同時明確斷裂型式判定標準，要求試件拉斷時呈錐尖狀，否則需在報告中注明，提升結(jié)果判定的統(tǒng)一性。

三、過渡期準備與實操建議

3.1 設備改造：明確升級時間節(jié)點

2026 年 5 月前需完成試模更換（滿足 Ra0.63 要求）與水浴槽改造，確保溫度控制精度達標。

3.2 人員能力：聚焦新增流程培訓

重點掌握新增樣品制備流程，特別是乳化瀝青殘留物提取的蒸餾操作規(guī)范，可參考 SH/T 0099.16 標準強化練習。

3.3 質(zhì)量管控：建立定期核查機制

建立儀器校準臺賬，試模每半年核查一次粗糙度，水浴槽定期校驗溫度穩(wěn)定性，確保試驗條件符合要求。

四、標準實施的行業(yè)價值

4.1 提升檢測數(shù)據(jù)可靠性

新版標準不僅拓展了適用范圍，更通過技術(shù)指標的量化與細化，使試驗數(shù)據(jù)的復現(xiàn)性提升 30% 以上。

4.2 支撐工程質(zhì)量與產(chǎn)品研發(fā)

在公路建設領(lǐng)域，可更精準評價瀝青在低溫環(huán)境下的抗裂能力；在生產(chǎn)企業(yè)端，統(tǒng)一的檢測標準有助于優(yōu)化改性瀝青配方設計。

4.3 助力國際貿(mào)易便利化

與國際標準的接軌將降低外貿(mào)檢測成本，助力我國瀝青產(chǎn)品參與國際競爭。
